와이어 로프 롤링 머신이란 무엇이며 어떻게 작동합니까?

A 와이어 로프 롤링 기계 와이어 로프 코일링 기계 또는 와이어 로프 릴링 기계라고도 불리는 은 와이어 로프, 강철 케이블 또는 이와 유사한 유연한 금속 제품을 릴이나 드럼에 균일하고 장력 제어 방식으로 감고, 안내하고, 포장하도록 제작된 산업용 장비입니다. 기계는 테이크업 릴을 회전시키고 횡방향 가이드 시스템은 와이어 로프를 드럼 폭을 따라 앞뒤로 움직이므로 로프의 각 랩은 쌓이거나 교차하는 대신 마지막 로프 옆에 깔끔하게 배치됩니다. 이 기본 답변은 장비의 핵심 기능을 다루며, 아래 섹션에서는 작동 원리, 구조, 용량 범위, 자동화 옵션 및 일반적인 응용 프로그램을 더 자세히 설명합니다.

실용적인 측면에서, 와이어 로프 기계 이 유형의 로프는 꼬임이나 표면 손상 없이 완성된 로프를 수집해야 하는 스트랜드 마감, 아연 도금 또는 윤활 스테이션 직후의 생산 라인 끝 부분에 배치됩니다. 와이어 로프는 여러 개의 와이어와 스트랜드로 구성된 나선형으로 배치된 제품이기 때문에 고르지 않은 코일링은 내부 응력을 유발하고 외부 와이어를 평평하게 만들거나 피로 수명을 단축시킬 수 있습니다. 제대로 설계된 강철 밧줄 기계 장력을 일정하게 유지하고 각 랩을 드럼 전체에 제어된 피치로 배치하여 이러한 위험을 줄입니다.

와이어 로프 코일링 및 릴링 기계의 작동 원리

와이어 로프 압연 기계의 작동 원리는 4가지 협력 동작으로 나눌 수 있습니다. 먼저, 구동 모터는 들어오는 와이어 로프의 라인 속도와 일치하는 속도로 테이크업 릴을 회전시킵니다. 둘째, 일반적으로 릴 위 또는 옆의 가이드 레일에 장착되는 트래버스 또는 레벨 와인드 메커니즘은 릴 회전과 동시에 가이드 롤러 어셈블리를 왼쪽 및 오른쪽으로 이동시켜 로프가 한 지점에 집중되지 않고 드럼 전체에 균일하게 놓이도록 합니다. 셋째, 기계식 핸드 휠 브레이크, 공압 클러치 또는 서보로 제어되는 댄서 암 등의 장력 제어 장치는 로프가 감길 때 일정한 당기는 힘을 유지하여 운송 중에 느슨해질 수 있는 코일이 느슨해지는 것을 방지합니다. 넷째, 간단한 수동 스위치 패널부터 프로그래밍 가능한 논리 컨트롤러에 이르는 제어 시스템은 모터 속도, 이동 위치 및 장력 피드백을 조정하여 랩마다 작업자 개입 없이 전체 사이클이 실행되도록 합니다.

많은 산업용 와이어 로프 롤링 기계 모델의 경우 릴 자체가 기울어지거나 회전하는 프레임에 장착되어 있어 쉽게 묶고 제거할 수 있도록 전체 릴을 기울일 수 있으며 다음 사이클을 위해 수평 감기 위치로 되돌릴 수 있습니다. 트래버스 장치 앞에 위치한 가이드 롤러는 들어오는 로프를 곧게 펴고 사소한 꼬임을 제거하여 와이어 로프 기계와 제품을 불필요한 마모로부터 더욱 보호합니다.

위의 등각 투영 레이아웃은 이 유형의 대부분의 코일링 및 릴링 장비에서 발견되는 6개의 기능 영역을 보여줍니다. 1로 표시된 횡단 가이드 레일은 2로 표시된 가이드 롤러 어셈블리를 릴 너비를 가로질러 운반하므로 들어오는 로프가 제어된 피치에 배치됩니다. 3으로 표시된 구동 모터는 베이스에 장착되어 있으며 기어박스를 통해 릴 샤프트에 연결되어 일관된 회전 토크를 제공합니다. 4라고 표시된 와인딩 릴 또는 드럼은 완성된 와이어 로프를 고정하고 일반적으로 로프와 릴의 결합된 무게를 처리하기 위해 무거운 용접 프레임에 지지됩니다. 5라고 표시된 장력 제어 휠을 사용하면 작업자나 서보 시스템이 제동력을 조정하여 로프가 과도한 응력을 받지 않고 팽팽하게 유지되도록 할 수 있습니다. 6이라고 표시된 기본 프레임은 구조용 강철로 제작되었으며 전체 어셈블리를 바닥에 고정하여 고속 와인딩 중에 진동을 줄입니다.

기계 구조 및 제품 참조

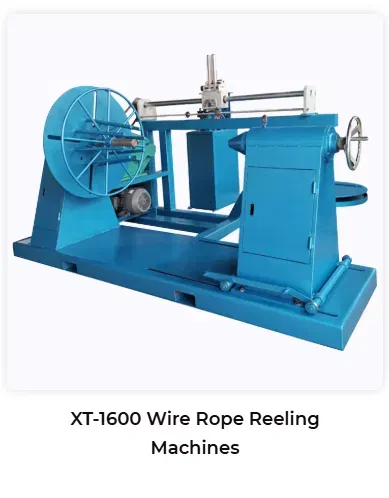

아래 사진은 대표 사진 와이어 로프 감는 기계 , 모델 XT-1600은 위 다이어그램에 설명된 구조 레이아웃을 반영합니다. 왼쪽의 릴 어셈블리는 필로우 블록 베어링으로 ​​지지되는 무거운 샤프트에서 회전하는 반면, 릴 위에 위치한 트래버스 레일은 와인딩 중에 드럼 표면을 가로질러 와이어 로프를 균일하게 안내합니다. 구동 모터는 프레임에 낮게 장착되어 무게 중심을 지면에 가깝게 유지하므로 무거운 강철 와이어 로프 코일을 핸들링하는 동안 기계가 안정성을 유지하는 데 도움이 됩니다. 오른쪽의 마찰 디스크에 연결된 핸드 휠을 사용하면 등 장력을 미세 조정할 수 있으며, 이는 직경이나 강성이 다른 로프를 감을 때 특히 유용합니다. 기본 프레임은 별도의 부품을 볼트로 고정한 조립 방식이 아닌 단일 제작 강철 구조로, 반복적인 하중 주기에서 장기적인 구조적 무결성을 지원합니다.

릴 어셈블리, 트래버스 레일, 구동 모터 및 장력 제어 휠이 포함된 XT-1600 와이어 로프 릴링 기계

이 구성은 다음 용도로 사용되는 장비를 광범위하게 대표합니다. 자동 와이어 스풀링 기계 그리고 자동 와이어 코일 링 기계 와이어 로프, 케이블 및 로프 제조 공장 전반에 걸쳐 업무를 수행합니다. 릴이 밀폐된 하우징이 아닌 개방형 프레임에 있기 때문에 유지 관리 직원은 베어링, 구동 체인 또는 벨트, 트래버스 메커니즘에 직접 접근할 수 있어 일상적인 검사가 단순화됩니다. 또한 이 레이아웃을 통해 완성된 코일을 로드 및 언로드하기 위해 지게차 또는 오버헤드 크레인이 릴에 직접 접근할 수 있습니다. 이는 매 교대마다 코일링 스테이션을 통해 대량의 로프를 이동하는 시설에서 중요합니다.

와이어로프 성형 및 코일링 공정

전형적인 코일링 공정 와이어 로프 만드는 기계 라인은 원시 로프 흡입부터 완성된 포장 코일까지 반복 가능한 순서를 따릅니다. 각 단계를 이해하면 일관된 장력과 가이드 정렬이 최종 제품 품질에 중요한 이유를 설명하는 데 도움이 됩니다.

1. 와이어 로프는 폐쇄 또는 연선 라인에서 도착하여 작은 곡률을 제거하는 직선화 롤러를 통과합니다.
2. 로프는 장력 제어 장치로 들어가며, 여기에서 로프 직경과 구조에 따라 제동력이 설정됩니다.
3. 트래버스 가이드는 빈 릴의 시작점에 로프를 배치하고 첫 번째 랩을 시작합니다.
4. 릴 모터와 트래버스 모터가 함께 작동하므로 각 랩은 간격이나 겹침 없이 이전 랩 옆에 놓입니다.
5. 레이어가 완료되면 횡단 방향이 자동으로 반전되고 다음 레이어에서 감기가 계속됩니다.
6. 목표 길이 또는 릴 용량에 도달하면 기계가 멈추고 로프 끝이 고정되며 완성된 코일은 결속 및 운반을 위해 준비됩니다.

반자동 기계에서 작업자는 이 주기를 모니터링하고 정지 및 로프 절단 단계를 수동으로 시작합니다. 더 발전된 유압 와이어 로프 성형 기계 그리고 PLC controlled lines, sensors track rope length and layer count automatically, reducing the amount of manual attention needed during long production runs.

생산 능력 및 재료 호환성

이 카테고리의 코일링 및 릴링 장비는 일반적으로 취급되는 와이어 로프의 직경과 무게에 맞춰 설계됩니다. 모델 및 구성에 따라 기계는 일반적으로 다양한 릴 크기, 모터 출력 및 프레임 강도에 따라 경량, 중형 및 중량 등급으로 그룹화됩니다. 아래 차트는 전 세계에 걸쳐 사용되는 일반적인 분류를 나타냅니다. 산업용 와이어 로프 생산 라인 단일 인증 테스트 결과가 아닌 공통 장비 사양을 기반으로 합니다.

이 막대 차트는 장비를 일반적으로 수용할 수 있도록 제작된 최대 와이어 로프 직경을 기준으로 세 가지 일반 클래스로 그룹화합니다. 경량 기계는 일반적으로 최대 약 20mm의 직경으로 지정되며 일반 제조에서 더 작은 케이블 및 로프 제품에 자주 사용됩니다. 중형 기계는 그 범위를 약 35mm까지 확장하며 표준 구조 및 리깅 로프용으로 자주 선택됩니다. 중장비 기계는 강화된 프레임과 더 높은 토크 드라이브로 제작되어 50mm에 달하는 직경을 처리할 수 있으며, 이는 대규모 리프팅, 광산 및 해양 로프의 요구 사항과 일치합니다. 특정 기계의 정확한 수치는 모터 출력, 릴 크기 및 프레임 디자인에 따라 다르므로 이 차트는 모든 모델에 대한 고정된 사양이 아닌 일반적인 참조로 읽어야 합니다. 코일링 메커니즘 자체는 특정 강철 등급보다는 주로 로프 직경과 강성에 따라 작동하기 때문에 이러한 클래스 전반의 재료 호환성에는 일반적으로 탄소강 와이어, 아연 도금 강철 와이어, 다양한 합금강 와이어 및 스테인레스 스틸 와이어 로프가 포함됩니다.

자동화 레벨 및 제어 시스템

현대 자동 와이어 코일 링 기계 시스템은 일반적으로 반자동 및 완전 자동 구성으로 제공됩니다. 반자동 설정에서는 작업자가 장력을 설정하고 사이클을 시작하는 동시에 트래버스 및 속도 동기화가 자동으로 실행됩니다. 완전 자동 설정에서 프로그래밍 가능한 로직 컨트롤러는 로프 길이 계산, 레이어 변경, 장력 피드백 및 정지 조건을 관리하여 연속 생산 중에 필요한 작업자의 주의 수준을 줄입니다. 아래의 레이더 차트는 이 범주에서 잘 설계된 장비와 관련된 일반적인 성능 특성을 요약하고 있으며 공식적인 비교 테스트의 결과가 아닌 설명을 위해 간단한 상대 척도로 표시됩니다.

레이더 차트는 구매자가 코일링 및 릴링 장비를 검토할 때 자동화 수준, 제어 정밀도, 구조적 내구성, 용량 유연성, 유지 관리 단순성 및 레이어 와인딩 품질까지 포함하여 일반적으로 평가하는 6가지 일반적인 특성을 표시합니다. 자동화 수준은 프로세스가 시작된 후 수동 입력 없이 실행되는 와인딩 사이클의 양을 반영합니다. 제어 정밀도는 장력 및 횡단 시스템이 로프 직경 또는 속도 변화에 얼마나 정확하게 반응하는지와 관련됩니다. 구조적 내구성은 시간이 지남에 따라 반복되는 무거운 하중을 견딜 수 있도록 고안된 프레임 및 구성 요소 설계를 반영합니다. 용량 유연성은 단일 고정 제품이 아닌 단일 기계가 다양한 로프 직경과 릴 크기를 얼마나 잘 처리할 수 있는지를 나타냅니다. 유지 관리의 단순성과 균일한 레이어 와인딩 품질은 모두 정기적인 사용 중에 장비를 얼마나 쉽게 검사하고, 조정하고, 양호한 작동 상태로 유지할 수 있는지와 관련이 있습니다. 이러한 6가지 차원은 독자들에게 단일 기계에 정확한 수치 점수를 할당하기보다는 장비를 평가하기 위한 일반적인 프레임워크를 제공하기 위해 함께 제시됩니다.

와이어 로프 코일링 장비의 응용 산업

와이어 로프 롤링 및 릴링 기계는 완성된 로프, 케이블 또는 이와 유사한 유연한 강철 제품을 보관, 운송 또는 직접 사용하기 위해 릴에 감아야 하는 모든 곳에 사용됩니다. 일반적인 적용 산업에는 크레인, 호이스트 및 비계 시스템에 로프가 사용되는 건설, 샤프트 및 운송 시스템에서 로프가 무거운 하중을 처리하는 광업, 계류 및 리깅 로프를 비틀림 없이 감아야 하는 해양 및 해운, 제조 공장 전반의 일반 리프팅 및 리깅 작업이 포함됩니다. Persistence Market Research에서 발행한 시장 조사 보고서에 따르면 건설은 강철 와이어 로프의 주요 응용 분야를 대표하며 2025년 시장 수익의 39% 이상을 차지하며 나머지 점유율은 광업, 해양, 석유 및 가스, 기타 산업 및 크레인 관련 용도에 걸쳐 분배됩니다.

위의 도넛 차트는 이 애플리케이션 분포를 시각적 형식으로 요약합니다. 건설 부문은 건물 및 인프라 현장의 크레인, 엘리베이터, 자재 취급 장비에 대한 지속적인 수요에 힘입어 가장 큰 단일 점유율을 형성합니다. 결합된 나머지 점유율은 채광 운반 및 샤프트 시스템, 해양 계류 및 예인 작업, 석유 및 가스 시추 및 리프팅, 일반 산업용 크레인 사용을 포함하여 적절하게 감긴 와이어 로프에 의존하는 광범위한 기타 부문을 반영합니다. 이러한 최종 사용 부문은 작업 주기와 환경 조건이 다르기 때문에 많은 공장에서는 서비스를 제공하는 각 시장의 로프 직경, 코팅 및 포장 요구 사항에 맞게 두 가지 유형 이상의 코일링 및 릴링 기계를 운영합니다. 이 분포는 또한 이유를 설명합니다. 중장비 로프 롤링 장비 공급 업체 고객 요구 사항은 건설 등급 로프와 특수 해양 또는 광산 로프 간에 크게 다르기 때문에 작업에서는 단일 고정 구성이 아닌 다양한 릴 크기를 유지하는 경우가 많습니다.

와이어 로프 롤링과 트위스트 머신: 차이점은 무엇입니까

와이어 로프 롤링 또는 코일링 기계와 와이어 로프 트위스트 기계는 제조 공정의 여러 단계에 사용되며, 차이점을 이해하면 엔지니어와 구매자가 특정 생산 라인에 적합한 장비를 선택하는 데 도움이 됩니다. 때때로 연선 또는 폐쇄 기계라고도 불리는 연선 기계는 개별 와이어를 가닥으로 비틀고 그 가닥을 코어 주위로 비틀어 와이어 로프 자체를 형성합니다. 롤링 또는 코일링 기계는 로프가 이미 형성된 후에 작동하며, 그 역할은 완성된 로프를 릴이나 드럼에 감아 보관 및 배송하는 것입니다.

통합된 와이어 로프 제조 라인 , 이 두 가지 기계 유형은 일반적으로 아연 도금, 윤활 또는 검사와 같은 중간 공정으로 연결되므로 꼬인 로프는 최종 코일링 및 릴링 단계에 도달하기 전에 폐쇄 기계에서 이러한 스테이션을 통해 이동합니다. 라인 끝 부분에 적합한 롤링 또는 코일링 기계를 선택하는 것은 공정 초기에 사용된 비틀림 방법보다는 주로 완성된 로프에 필요한 직경 범위, 무게 및 포장 형식에 따라 달라집니다.

와이어 로프 및 관련 장비의 산업 성장 전망

코일링 및 릴링 기계를 포함한 와이어 로프 처리 장비에 대한 수요는 와이어 로프 시장 자체의 전반적인 성장을 추적하는 경향이 있습니다. 왜냐하면 생산된 로프의 모든 미터는 결국 감겨지고 포장되어야 하기 때문입니다. MarketsandMarkets의 보고서에 따르면, 전 세계 강철 와이어 로프 시장은 2025년 약 1050억 달러에서 2030년까지 약 1390억 달러로 약 5.8%의 복합 연간 성장률로 성장할 것으로 예상됩니다. 아래 차트는 이 보고된 비율로 계산된 예시적인 성장 궤적을 제시하며, 해당 기간 동안 성장이 꾸준하게 유지된다면 이 규모의 시장이 매년 어떻게 발전할 수 있는지 보여줍니다.

이 면적 차트는 2025년 100억 달러를 조금 넘는 수준에서 2030년 거의 140억 달러에 이르는 꾸준한 상승선을 보여줍니다. 이는 MarketsandMarkets가 글로벌 철강 와이어 로프 시장에 대해 보고한 연평균 복합 성장률과 일치합니다. 점진적인 기울기는 자본 장비 및 인프라 관련 시장에서 일반적으로 나타나는 폭발적인 확장보다는 일관된 확장을 보이는 성숙한 산업을 반영합니다. 이러한 종류의 성장은 일반적으로 전 세계 건설, 인프라 및 광산 프로젝트에 대한 지속적인 투자와 기존 로프의 수명이 다함에 따라 꾸준한 교체 수요에 기인합니다. 전반적인 로프 생산이 확대됨에 따라 제조 라인 말단의 코일링 및 릴링 용량도 함께 확장되어야 하며 이는 지속적인 투자를 지원합니다. 자동 와이어 스풀링 기계 그리고 related handling equipment. Readers should treat the chart as an illustrative trend derived from a single published growth rate rather than an exact year by year forecast, since actual market figures can vary by region and by reporting methodology.

유지보수 지침 및 장비 수명

일상적인 유지 관리는 와이어 로프 롤링 기계가 서비스 수명 동안 원활하게 작동하도록 유지하는 데 중요한 역할을 합니다. 기본 유지 관리 일정에는 일반적으로 베어링 및 드라이브 구성 요소의 윤활, 가이드 롤러의 마모 또는 정렬 불량 검사, 장력 제어 메커니즘의 주기적인 점검이 포함되어 기계가 처리할 것으로 예상되는 로프 직경 범위에 걸쳐 여전히 정확하게 반응하는지 확인합니다.

• 제조업체 일정에 따라 릴 샤프트 베어링과 기어박스 오일 레벨을 점검하고 윤활하십시오.
• 표면이 고르지 않으면 레이어 권선이 일관되지 않을 수 있으므로 트래버스 가이드 롤러와 레일의 마모 여부를 검사하십시오.
• 특히 다른 로프 직경이나 재료로 전환한 후에는 장력 제어 설정을 주기적으로 확인하십시오.
• 계획되지 않은 가동 중지 시간의 위험을 줄이기 위해 전기 제어 캐비닛 및 배선 연결을 검사하십시오.
• 베이스 프레임과 주변 작업 영역에 릴의 기울어짐이나 회전을 방해할 수 있는 잔해물이 없도록 하십시오.

일관된 유지 관리 루틴을 따르는 시설은 일반적으로 계획되지 않은 중단을 덜 경험하고 실제 서비스 수명을 연장할 수 있습니다. 와이어 로프 만드는 기계 장비. 코일링 기계는 생산 교대 중에 지속적으로 작동하기 때문에 트래버스 시스템의 작은 정렬 불량이라도 시간이 지남에 따라 눈에 띄는 권선 결함으로 누적될 수 있으며, 이로 인해 정기 검사는 선택 작업이 아닌 전체 장비 관리의 중요한 부분이 됩니다.
