플랑드르 아이 스틸 페룰 도매
홈 / 제품 / 액세서리 / 플랑드르 아이 스틸 페룰

플랑드르 아이 스틸 페룰

+ 문의하기
PREV：스틸 와이어 로프 스웨이지 터미널다음：알루미늄 페럴/알루미늄 슬리브 DIN3093
  • 매개변수
  • 기타 설명
  • 연락처

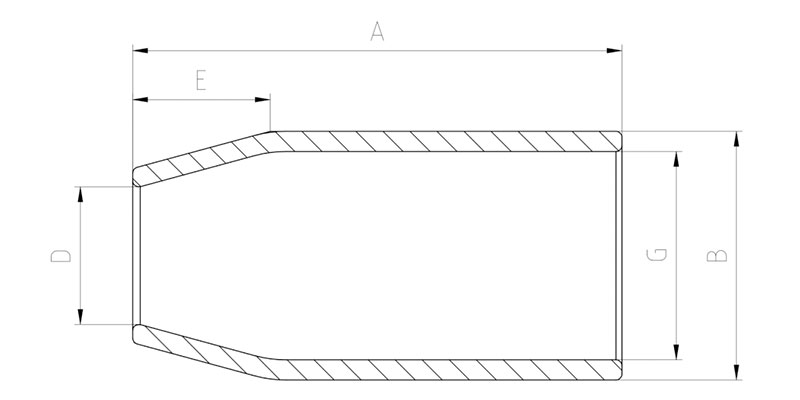

Technical Data
아니요. 크기 무게 차원
인치 mm A B D E G
1 1/4 6-7 0.023 25.4 16.76 7.87 7.11 11.94
2 5/16 8 0.064 38.1 23.11 11.18 11.18 15.75
3 3/8 9-10 0.064 38.1 23.11 11.94 9.91 16.76
4 7/16 11 0.15 50.8 30.99 13.97 16.51 21.59
5 1/2 13 0.132 50.8 30.99 16 14.22 23.11
6 9/16 14 0.29 69.85 37.34 17.53 16 26.16
7 5/8 16 0.254 69.85 37.34 19.05 16 27.69
8 3/4 18-19 0.4 81.03 43.69 23.11 21.34 32.51
9 7/8 22 0.59 90.42 51.56 26.16 25.4 38.86
10 1 25-26 0.89 101.6 57.91 29.46 28.7 43.69
11 1-1/8 28-29 1.18 122.17 63.5 32.51 31.75 49.28
12 1-1/4 31-32 1.61 131.83 70.61 36.58 35.81 54.86
13 1-3/8 34-35 1.92 147.57 76.2 39.62 39.62 60.45
14 1-1/2 37-38 2.263 158.75 82.55 42.93 42.93 66.8
15 1-3/4 44-45 3.65 184.15 97.54 49.28 50.04 79.5
16 2 50-52 5.15 215.9 111.25 57.15 57.15 92.2
17 2-1/4 56-57 8.78 242.82 127.76 63.5 64.26 102.36
18 2-1/2 62-64 10.67 266.7 139.7 69.85 71.37 114.3
19 2-3/4 68-70 12.7 292.1 146.05 76.2 78.49 120.65
20 3 75-76 13.34 304.8 152.4 82.55 85.85 127
21 3-1/4 16.8 330.2 165.1 98 90 137.9
22 3-1/2 87-89 21.05 355.6 177.8 98.55 100.08 148.34
23 3-3/4 93-95 24.95 381 190.5 103.12 107.95 160.27
24 4 100-105 30.84 406.4 206.5 111.25 114.3 172.97
25 4-1/2 112-114 45.36 457.2 231.9 123.95 128.52 194.56
26 5 66 508 267.2 139.7 143 221.7
27 6 123 610 319 165 171 259

우리의 제품
관련상품
회사
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
As Flemish Eyes Steel Ferrule Manufacturers and Flemish Eyes Steel Ferrule Company, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. was founded in 1992 and is located in Taizhou City, Jiangsu Province, China. The company specializes in manufacturing hydraulic wire rope pressing machines, wire rope annealing and tapering machines, aluminum sleeves, and lifting clamps. Xingtai Hydraulic is equipped with advanced production facilities, strong technical capabilities, authoritative testing equipment, and a comprehensive quality management system.

Xingtai 유압 기계의 스웨이징 부품은 고강도 합금강으로 단조됩니다. 기계 본체는 단일 재료 블록으로 제조되어 구조적 무결성과 긴 서비스 수명을 보장합니다. 당사의 유압 시스템은 이중 압력 펌프 오일 공급 시스템을 활용하여 빠른 상향 및 하향 이동을 가능하게 하는 동시에 원활한 프레싱 프로세스를 보장합니다. 이 디자인은 프레싱 품질과 생산 효율성을 크게 향상시킵니다.

Xingtai 유압 기계는 영국, 호주, 네덜란드, 라트비아, 말레이시아, 태국, 인도, 러시아, 보츠와나, 폴란드 등을 포함한 수많은 국가로 수출되었습니다.

우리는 "고품질, 경쟁력 있는 가격, 지속적인 노력"이라는 철학을 바탕으로 고객의 요구를 충족하고 최고의 서비스를 제공하기 위해 노력하고 있습니다. 우리는 성공적인 미래를 구축하기 위해 함께 협력하면서 기존 고객과 신규 고객 모두에게 동일한 수준의 우수성을 제공하기 위해 최선을 다하고 있습니다.
명예 증서
  • 인증
  • 인증
  • 인증
뉴스
  • 스틸 와이어 로프 프레스 기계 | 중국 유압 제조업체

    정말 스틸 와이어 로프 프레스 기계 그것이 무엇인지, 어떻게 작동하는지 강철 와이어 로프 프레스 기계는 알루미늄 또는 강철 슬리브를 와이어 로프로 압축하여 리프팅, 리깅 및 구조적 로프 어셈블리에 사용되는 영구 스웨이지 종단을 형성하는 유압 기계입니다. 이러한 유형의 와이어 로프 프레스 기계는 수동 스웨이징 방법을 제어된 유압 프레스 사이클로 대체하여 슬리브를 따라 보다 일관된 압축 프로파일을 생성합니다. 와이어 로프 프레스 기계는 일반적으로 유압 동력 장치, 슬리...

    READ MORE
  • 유압 와이어 로프 프레스 기계 란 무엇입니까?

    GT-100 유압식 와이어로프 프레스기(C프레임)란? 는 GT-100 유압 와이어 로프 프레스 기계 (C 프레임) 직경 범위의 강철 와이어 로프를 스웨이징하기 위해 제작된 소형 유압 와이어 로프 프레스 기계입니다. 1mm ~ 10mm . 이 제품은 작은 직경의 와이어 로프 엔드 피팅을 빠르고 정확하게 누르기 위한 작은 크기의 프레임 스타일인 C 프레임 프레스 기계 제품군에 속하며 일반적으로 C 클립 행거 및 샷 파이어 솔루션을 포함하여 가벼운 제품을 리프팅...

    READ MORE
  • GT-60 유압 와이어 로프 스웨이지 프레스 기계란 무엇입니까?

    GT-60 유압 와이어 로프 스웨이지 프레스기(C 프레임)란 무엇입니까? 는 GT-60 유압 와이어 로프 스웨이지 프레스 기계(C 프레임) 직경 범위의 강철 와이어 로프를 스웨이징하기 위해 제작된 소형 유압 프레스입니다. 1mm ~ 10mm . C-프레임 시리즈 중 가장 작은 모델로, 작은 직경의 와이어 로프 엔드 피팅을 빠르고 정밀하게 압착하도록 설계되었으며, C-클립 행거, 쇼트 파이어 솔루션 등 가벼운 제품을 들어 올리는 슬링을 생산하는 공장에서 일반...

    READ MORE
업계 지식

1. 플랑드르 아이 와이어 로프 슬링이란 무엇입니까? – 정의 및 핵심 설계

A 플랑드르 아이 와이어 로프 슬링 (라고도 함 플랑드르 스플라이스 또는 기계적 접합 )은 와이어로프의 가닥을 분리한 후 직조된 형태로 로프 본체에 다시 집어넣고 압축된 금속 슬리브(페룰)로 고정하는 종단 방식입니다. 전통적인 손으로 꿰매는 눈과 달리 플랑드르 눈은 거의 로프의 절단강도 100% 깨끗하고 컴팩트한 프로필을 제공합니다.

이 디자인은 다음과 같이 널리 사용됩니다. 오버헤드 크레인 슬링, 견인 어셈블리 및 무거운 장비 우수한 피로 수명과 일관된 품질로 인해. ASME B30.9 및 EN 13414-1에 따르면 Flemish 아이 슬링은 고주기 리프팅 작업에 선호됩니다.

2. 장점 #1: 우수한 파괴 강도 및 효율성

플랑드르의 눈은 달성합니다 로프 카탈로그 파괴 강도의 95-100% , 기존 웨지 소켓(80~85%) 및 타설 소켓(90~92%)보다 훨씬 뛰어난 성능을 발휘합니다. 직경 16mm 1960MPa 와이어 로프에 대한 독립적인 테스트는 다음과 같은 평균 유지 값을 보여줍니다.

터미네이션 방법에 따른 파단강도 유지율(%)

플랑드르 눈(기계식 스플라이스)
98% 유지
타설 소켓(아연/수지)
91% 유지
웨지 소켓(표준)
83% 유지율
손으로 집어 넣은 스플라이스(8가닥)
76% 유지율

그림 1 – 플랑드르 아이 슬링 고정 로프 절단 강도 98% , 웨지 소켓보다 성능이 15%, 핸드 스플라이스보다 22% 더 뛰어납니다.

효율성이 높다는 것은 Flemish 아이 슬링이 동일한 로프 직경을 사용하여 더 무거운 하중을 안전하게 들어 올릴 수 있음을 의미합니다. 250kN MBL 등급의 20mm 로프의 경우 플랑드르의 눈이 제공합니다. 245kN vs 웨지 소켓의 경우 단 207kN – 가용 용량 18% 증가 .

3. 장점 #2: 반복 하중 하에서 피로 수명 연장

Flemish 아이 스플라이스는 반복 응력을 로프 스트랜드 전체에 균일하게 분산시켜 웨지 또는 클램프 종단에서 발견되는 응력 집중 지점을 방지합니다. 가속피로시험(파단하중 25%, 0.5Hz)을 통해 우수한 내구성을 입증하였습니다.

고장 주기 - 아이 종단 비교(18mm 로프, 30% MBL 순환 하중)

실패 주기(수천) 종료방법 0 50 100 150 200 250 300 275,000 98k 62,000 플랑드르의 눈 웨지 소켓 핸드 스플라이스

그림 2 – 플랑드르 눈 슬링은 내구성이 있습니다. 2.8배 더 많은 사이클 웨지 소켓보다 4.4배 더 동적 하중을 받는 전통적인 수동 접합보다.

다음과 같은 애플리케이션의 경우 오버헤드 브리지 크레인 또는 컨테이너 스프레더 (연간 리프트 주기 최대 200,000회) 이는 교체 횟수가 줄어들어 가동 중지 시간이 대략적으로 감소함을 의미합니다. 크레인당 연간 $4,200 .

4. 장점 #3: 총 소유 비용 절감 및 제작 속도 향상

플랑드르 아이 슬링은 60% 더 빠르게 제조 손으로 집어 넣은 스플 라이스보다 필요합니다. 경화 시간 없음 (부어진 소켓과 다름) 아래 차트는 유지 관리 및 교체를 포함하여 3년 동안의 슬링당 평균 비용을 보여줍니다.

슬링당 3년 총 비용(USD) – 직경 12mm, 길이 6m

총 비용(USD) 0 50 100 150 200 250 $118 $196 $224 플랑드르의 눈 웨지 소켓 핸드 스플라이스

그림 3 – 플랑드르 아이 슬링 제공 총 비용 40% 절감 웨지 소켓보다 47% 낮음 서비스 수명이 연장되고 가동 중단 시간이 줄어들기 때문에 수동 접합보다 3년이 넘습니다.

5. 장점 #4: 향상된 안전성, 검사 가능성 및 일관성

플랑드르 눈 슬링은 일관되고 반복 가능한 종료 운영자 기술에 따른 변동이 없습니다. 눌러진 페룰은 시각적 표시기를 생성합니다. 페룰 움직임 또는 균열 즉시 제거 신호를 보냅니다. 대조적으로, 웨지 소켓은 내부 가닥 손상을 숨길 수 있습니다.

주요 안전 지표 비교:

표 1 - 플랑드르의 눈와 기타 종단의 안전 및 검사 특성.
특징 Flemish Eye 웨지 소켓 핸드 스플라이스
육안 검사 용이성 우수 (페럴 및 가닥 표시) 나쁨(내부 웨지가 마모를 숨김) 보통(스트랜드 턱이 보임)
부적절한 조립 위험 낮음(프레스 도구 제어) 높음(웨지 좌석 중요) 중간(스킬에 따라 다름)
내식성(페럴) 아연 도금 / SS 사용 가능 주강, 보호 수준 낮음 페룰 없음, 가닥 노출
일관성(변동 계수) ±2% (매우 반복 가능) ±8% ±12%

페룰은 보정된 프레스로 스웨이징되기 때문에 각 플랑드르 아이 슬링은 ISO 7531 그리고 ASME B30.9 추적성 요구 사항 – 항공우주 및 핵 장비와 같은 규제 산업에 중요합니다.

6. 플랑드르 아이 슬링을 선택하는 경우 - 적용 권장 사항

200개 이상의 리깅 작업에서 얻은 현장 데이터를 바탕으로 Flemish 아이 슬링은 다음과 같은 용도에 이상적입니다.

  • 오버헤드 크레인 하루 50회 이상의 리프트 사이클 – 피로 수명 이점으로 연간 교체 횟수 감소 62% .
  • 견인 및 복구 라인 – 충격 하중에 대해 100% 강도 유지가 필수인 경우.
  • 해양 및 해양 슬링 – 스테인리스 페럴 옵션으로 틈새 부식을 방지할 수 있습니다.
  • 다중 다리 슬링 어셈블리 – 동일한 눈 형상으로 인해 동일한 다리 하중이 보장됩니다.

플랑드르 눈 슬링은 피하십시오. 매우 거친 환경 페룰 마모가 발생할 수 있는 곳; 그러한 경우에는 보호용 골무 눈이나 부드러운 눈 덮개를 사용하는 것이 좋습니다.

7. 플랑드르 아이 슬링에 대해 자주 묻는 질문

Q1: 페룰이 손상된 경우 플랑드르 아이 슬링을 수리할 수 있습니까?
A1: 아니요. ASME B30.9는 압착된 페룰의 수리를 금지합니다. 종단 전체를 잘라내고 새로운 플랑드르 눈을 제작해야 합니다. 사용한 페룰을 다시 스웨이징하지 마십시오.

질문 2: 플랑드르 눈은 그로밋이나 끝없는 슬링과 어떻게 비교됩니까?
A2: 플랑드르 눈 슬링은 종료된 끝 (끝이 없습니다). 양쪽 끝에 고정 아이가 필요한 리프팅 응용 분야의 경우 Flemish 아이는 그로밋보다 더 높은 강도를 제공하고 검사가 더 쉽습니다.

Q3: 플랑드르 아이 슬링의 최소 로프 직경은 얼마입니까?
A3: 일반적으로 6mm ~ 38mm . 6mm 미만에서는 기계식 페룰의 효율성이 떨어집니다. 38mm 이상인 경우 초중량 리프트에는 타설 소켓이 선호될 수 있습니다.

질문 4: 플랑드르 아이 슬링은 도구 없이 현장 검사가 가능한가요?
대답4: 그렇습니다. 매일 육안 검사를 통해 페럴 균열, 스트랜드 미끄러짐 또는 페럴 근처의 로프 마모를 확인해야 합니다. 연간 내하중 테스트 WLL 125% OSHA에 따라 권장됩니다.
