와이어로프 골무 도매
홈 / 제품 / 액세서리 / 와이어로프 골무

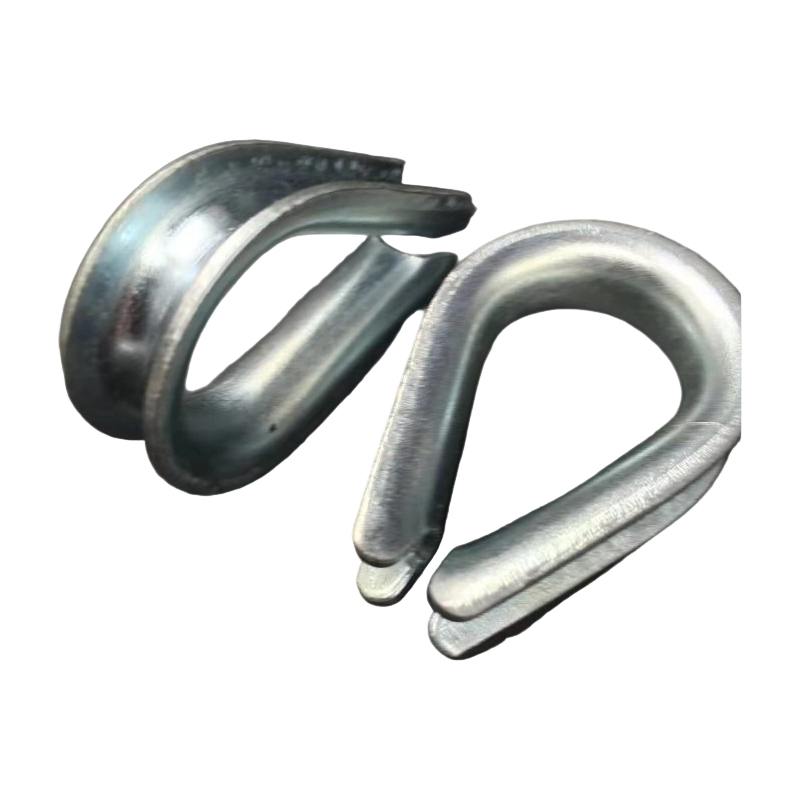

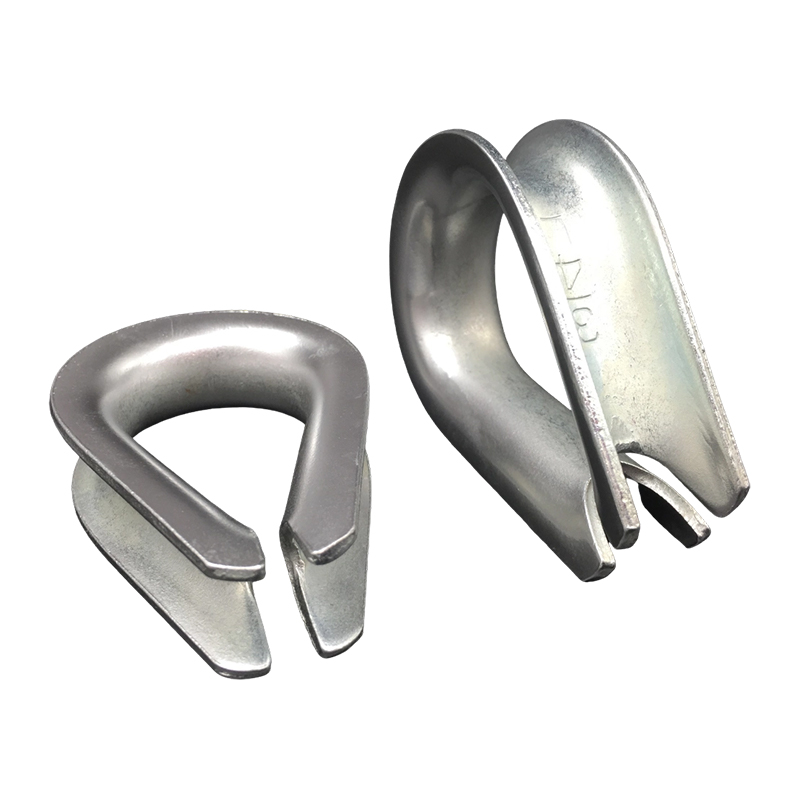

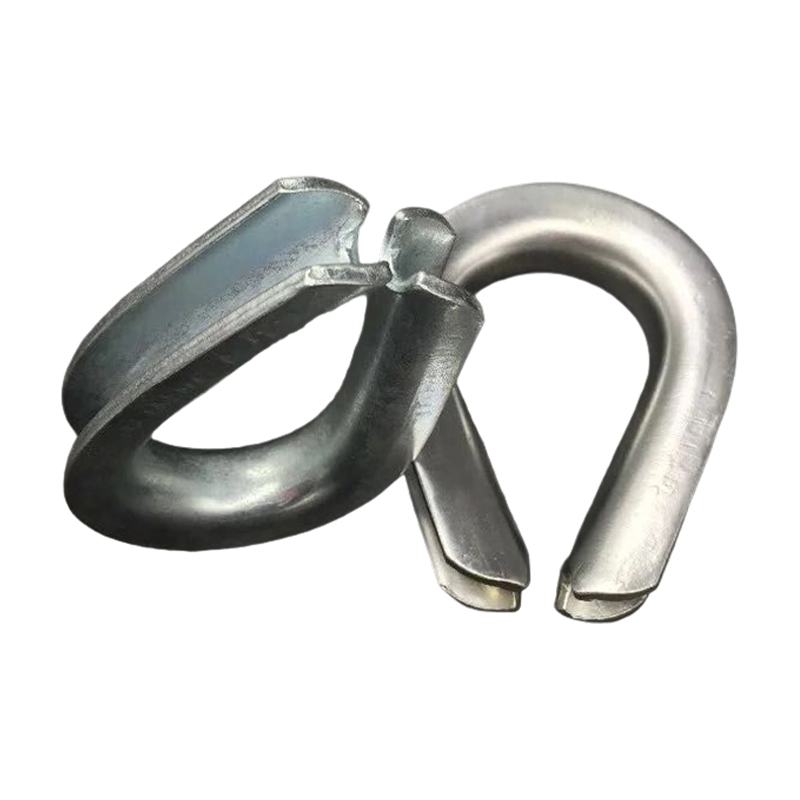

와이어로프 골무

+ 문의하기
이전：이전 제품 없음다음：스틸 와이어 로프 스웨이지 터미널
  • 매개변수
  • 기타 설명
  • 연락처

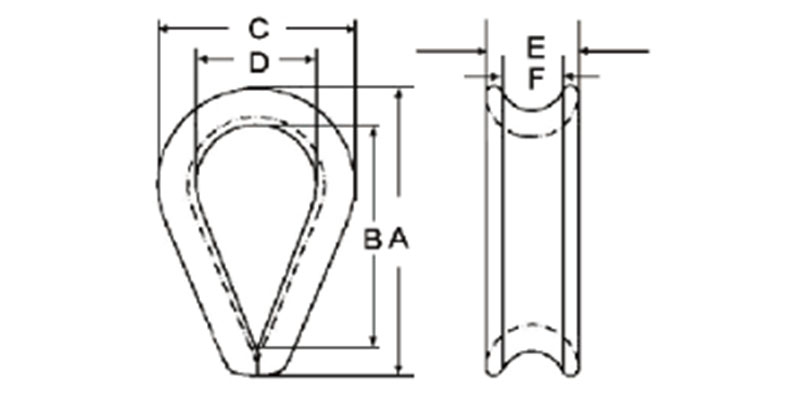

기술 데이터
크기(mm) 치수(mm) 중량/PC(kg)
A B c D E F
3 28 19 18.5 12 6 3 0.5
4 30 21 20.5 13 7 4 0.8
5 33 23 22.5 14 8 5 1
6 39 26 27 16 10 6 1.6
7 43 30 30 18 11 7 1.9
8 48 32 33 20 12 8 3
10 58 38 39 24 14 10 4.7
12 69 45 47 28 17 12 6.8
13 73 48 50 30 18 13 8
14 77 51 53 32 19 14 10
16 88 58 60 36 22 16 14.5
17 95 61 65 38 25 17 18
18 100 64 68 40 26 18 20
20 113 72 75 45 28 20 29
22 123 80 82 50 30 22 32
24 135 90 92 56 34 24 47
26 145 99 100 62 36 26 59
28 162 112 110 70 38 28 80
30 175 120 120 75 42 30 110

우리 제품
관련 제품
회사
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
로서 와이어 로프 심블 제조업체 및 와이어 로프 슬링 심블 회사, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.는 1992년에 설립되어 중국 장쑤성 타이저우시에 위치하고 있습니다. 이 회사는 유압 와이어 로프 프레스 기계, 와이어 로프 어닐링 및 테이퍼링 기계, 알루미늄 슬리브, 리프팅 클램프 제조를 전문으로 합니다. 싱타이 유압은 첨단 생산 설비, 강력한 기술 역량, 권위 있는 테스트 장비, 포괄적인 품질 관리 시스템을 갖추고 있습니다.

싱타이 유압 기계의 스웨이징 부품은 고강도 합금강으로 단조됩니다. 기계 본체는 단일 재료 블록으로 제조되어 구조적 무결성과 긴 수명을 보장합니다. 당사의 유압 시스템은 이중 압력 펌프 오일 공급 시스템을 사용하여 빠른 상하 이동을 가능하게 하면서도 원활한 압착 공정을 보장합니다. 이 설계는 압착 품질과 생산 효율성을 크게 향상시킵니다.

싱타이 유압 기계는 영국, 호주, 네덜란드, 라트비아, 말레이시아, 태국, 인도, 러시아, 보츠와나, 폴란드 등 여러 국가에 수출되었습니다.

"높은 품질, 경쟁력 있는 가격, 지속적인 약속"이라는 철학에 따라 고객의 요구를 충족시키고 최상의 서비스를 제공하기 위해 노력합니다. 우리는 기존 고객과 신규 고객 모두에게 동일한 수준의 우수성으로 서비스를 제공하며 함께 성공적인 미래를 구축하기 위해 헌신합니다.
명예 증서
  • 인증
  • 인증
  • 인증
뉴스
  • 아이 슬링 설명: 와이어 로프 유형, 페룰, 프레스 톤수 및 안전한 선택

    아이 슬링은 완벽해 보이지만 여전히 골칫거리가 될 수 있습니다. 경도 인증 알루미늄 페룰을 사용하여 전체 톤수에서 일치하는 다이로 압착된 16mm 페룰 고정 와이어 로프 아이 슬링은 비록 두 제품이 동일한 랙에 나란히 앉아 있더라도 페럴이 요구하는 톤수에 도달하지 못한 상점 프레스에서 압착된 제품과 단순히 동일한 제품이 아닙니다. 그 차이는 증명 테스트나 업무에서 나타나고 그때쯤이면 논쟁의 비용이 커집니다. 짧은 대답은 다음과 같습니다. 아이 슬링의 작업 하중 한계는 로프에 의해 결정되지 않습니다. 로프와 페럴...

    더 읽기
  • 길이에 따른 절단 기계: 길이 정확도가 와이어 로프 슬링 및 스크랩을 형성하는 방법

    12mm의 와이어 로프, 4.5m의 완성된 슬링, 절단 시 10mm의 오차. 이것이 월요일 아침에 많은 슬링 상점에서 만나는 순서입니다. 눈이 그림에 표시된 위치에 착지하지 않고, 페룰을 잘라야 하며, 준비하는 데 3분이 걸린 로프 조각이 쓰레기통에 들어갑니다. 컷 자체는 1초도 채 걸리지 않으며 이후의 모든 작업은 결과에 따라 달라집니다. 이 기사에서 주장하는 내용의 짧은 버전은 다음과 같습니다. 길이 절단 기계는 먼저 측정 장치이고 두 번째로 절단 장치입니다. 블레이드 모양이나 톤수만으로 기계를 비교하는 구...

    더 읽기
  • 길이에 맞게 절단 와이어 로프: 정밀 절단 및 스웨이징에 대한 완벽한 가이드

    한쪽 끝에 스웨이징 알루미늄 슬리브가 있고 각각 길이가 3.75미터인 120개의 동일한 와이어 로프 슬링을 생산하는 계약을 방금 체결한 작업장을 상상해 보십시오. 작업자는 절단 휠을 설치하고 첫 번째 로프를 손으로 측정합니다. 두 번째 조각은 몇 밀리미터 더 깁니다. 세 번째는 다시 짧아졌습니다. 실행이 완료될 때쯤에는 10개의 슬링이 허용 가능한 길이 허용 오차를 벗어납니다. 일부는 폐기해야 하며 지연으로 인해 배송이 지연됩니다. 이것이 바로 잘 설계된 길이 절단 공정이 해결하는 문제입니다. 와이어 로프 가공...

    더 읽기
산업 지식

1. 와이어로프 골무란 무엇입니까? – 정의 및 기본 기능

A 와이어 로프 골무 로프 섬유 또는 가닥을 보호하기 위해 와이어 로프 루프의 구멍에 삽입되는 U자형 또는 눈물방울 모양의 금속 부속품(일반적으로 단조 강철, 스테인레스 스틸 또는 아연 도금 철)입니다. 마모, 분쇄 및 피로 눈이 갈고리, 족쇄, 핀에 붙어 있을 때. 골무는 로프와 하드웨어 사이의 직접적인 금속 대 금속 접촉을 방지하여 더 큰 반경에 걸쳐 하중을 균등하게 분산시킵니다.

골무가 없으면 줄눈이 고생한다 접촉점의 응력 집중 , 조기 가닥 파손으로 이어집니다. 에 따르면 OSHA 1910.184 그리고 ASME B30.9 , 안전한 작업 하중 무결성을 보장하기 위해 리프팅 응용 분야에 사용되는 모든 와이어 로프 슬링에는 골무가 필수입니다.

2. 와이어로프 골무가 왜 중요한가요? – 중요한 성능 영향

골무는 굽힘 반경 로프 아이의 내부 와이어 응력을 최대로 줄입니다. 70% . 실험실 테스트에 따르면 주기적 하중을 받는 보호되지 않은 로프 아이는 몇 초 후에 파손됩니다. 3,000사이클 , 적절하게 장착된 골무가 있는 동일한 로프는 15,000주기 — 피로 수명 5배 증가 . 아래 차트는 이러한 극적인 개선을 보여줍니다.

고장 주기(아이 종단, 10mm 와이어 로프, 1.5톤 하중)

골무 없음(맨눈)
3,100사이클
표준 강철 골무 포함(반경 ≥ 4x 로프 직경)
15,800사이클
튼튼한 스테인레스 심블 장착 (최적화된 홈)
18,200사이클

그림 1 – 피로 수명 비교: 골무를 사용하면 눈의 지구력이 최대 487% , 치명적인 실패를 방지합니다.

피로를 넘어 골무가 보호해 줍니다. 꼬임, 뒤틀림, 으깨짐 슬링이 무거운 하중을 받을 때. 예를 들어, 천장 크레인 적용 분야에서 골무는 로프 교체 빈도를 다음과 같이 줄입니다. 62% 2023년 리프팅 장비 신뢰성 연구에 따르면 매년 발생합니다.

3. 와이어로프 심블 종류 및 재질 선택 가이드

골무는 재질과 홈 디자인에 따라 분류됩니다. 일반적인 유형: 용융 아연도금 탄소강 (일반 리프팅), 스테인레스 스틸 316 (해양/화학) 튼튼한 단조 (채광/연마성 환경).

표 1 – 작업 환경과 로프 직경에 따라 권장되는 심블 유형.
환경 추천 골무 서비스 수명 증가 일반적인 로프 직경
일반산업/건식 용융 아연 도금 강철 280% 사이클 6~32mm
해양/해양/화학 스테인레스 스틸 316/304 340% (부식 없음) 8~28mm
채광 / 심한 마모 단조 합금강(경화) 420% 내마모성 12~40mm

4. 올바른 골무 크기 조정 및 부하 효율성(반경 비율 효과)

심블의 내부 홈 반경은 로프 직경과 일치해야 합니다. 경험 법칙: 굽힘 반경은 최소한 로프 직경의 4배(D/d 비율 ≥ 4) . 비율이 2 미만으로 떨어지면 로프 효율성이 급격히 떨어집니다. 아래 차트는 D/d 비율의 함수로서 파괴강도 유지를 보여줍니다.

파단강도 유지 대 골무 굽힘 비율(D/d)

강도 유지율(%) 굽힘비 D/d(심블 반경/로프 직경) 40 50 60 70 80 90 100 1 2 3 4 5 6 7 8 D/d <4 안전하지 않은 구역

그림 3 - 최소 권장 심블 굽힘 비율 D/d = 4는 다음을 제공합니다. 80% 파괴강도 유지 ; 비율 >6은 로프 용량의 >92%를 보존합니다.

항상 골무 홈 직경을 로프 공칭 크기와 일치시키십시오. 소형 심블(< D/d 비율 2)을 사용하면 안전 작업 부하를 다음과 같이 줄일 수 있습니다. 45% 이상 그리고 violates OSHA sling regulations.

5. 와이어로프 심블을 올바르게 설치하는 방법(단계별)

적절한 설치는 최대한의 보호를 보장합니다. 다음 단계를 따르세요.

  • 1단계 – 로프 직경을 측정하고 홈 반경이 로프 직경의 4배 이상인 심블을 선택합니다.
  • 2단계 – 아이루프를 형성하고 심블을 내부 곡률에 단단히 고정시킵니다.
  • 3단계 – 와이어 로프 클립이나 스웨이지 슬리브를 적용합니다. 제조업체 사양에 따른 토크 클립(예: 12mm 로프의 경우 55N·m).
  • 4단계 – 다음에서 내하중 테스트를 수행합니다. 정격 용량의 125% 시운전하기 전에.

잘못된 설치(예: 심블이 완전히 장착되지 않음)로 인해 점부하가 발생하여 서비스 수명이 단축됩니다. 최대 55% . 무거운 물건을 들어 올린 후에는 골무에 균열이나 변형이 있는지 항상 검사하십시오.

6. 와이어로프 골무에 관해 자주 묻는 질문(FAQ)

Q1: 안전기준에 따라 와이어로프 골무는 항상 요구되나요?
A1: 예, OSHA 1910.184 및 ASME B30.9에 따른 오버헤드 리프팅 슬링의 경우 후크 또는 샤클에 부착되는 모든 고리 말단에 골무가 필수입니다. 이를 사용하지 않으면 소환장을 받고 즉시 로프를 교체할 수 있습니다.

Q2: 손상된 로프아이를 잘라낸 후 골무를 재사용할 수 있나요?
A2: 골무에 변형, 균열 또는 홈 마모의 흔적이 없는 경우에만 해당됩니다. 0.5mm . 고하중 적용의 경우 금속 피로가 발생할 수 있으므로 교체를 권장합니다.

Q3: 해양 환경에서 스테인리스 스틸 골무의 일반적인 수명은 얼마나 됩니까?
A3: 적절한 패시베이션을 사용하면 316 스테인리스 골무가 지속됩니다. 8~12세 바닷물에 노출되면 아연 도금 골무는 18개월 후에 부식되기 시작할 수 있습니다. 항상 환경에 맞게 재료를 일치시키십시오.

Q4: 골무를 사용하면 로프의 정격 절단 하중이 감소합니까?
A4: 아니요. 올바른 크기의 골무는 카탈로그 파괴강도의 95% 이상 . 크기가 작은 골무(D/d <3)만 상당한 감소를 유발합니다(최대 45% 손실).
