알루미늄 페럴/알루미늄 슬리브 DIN3093 도매
홈 / 제품 / 액세서리 / 알루미늄 페럴/알루미늄 슬리브 DIN3093

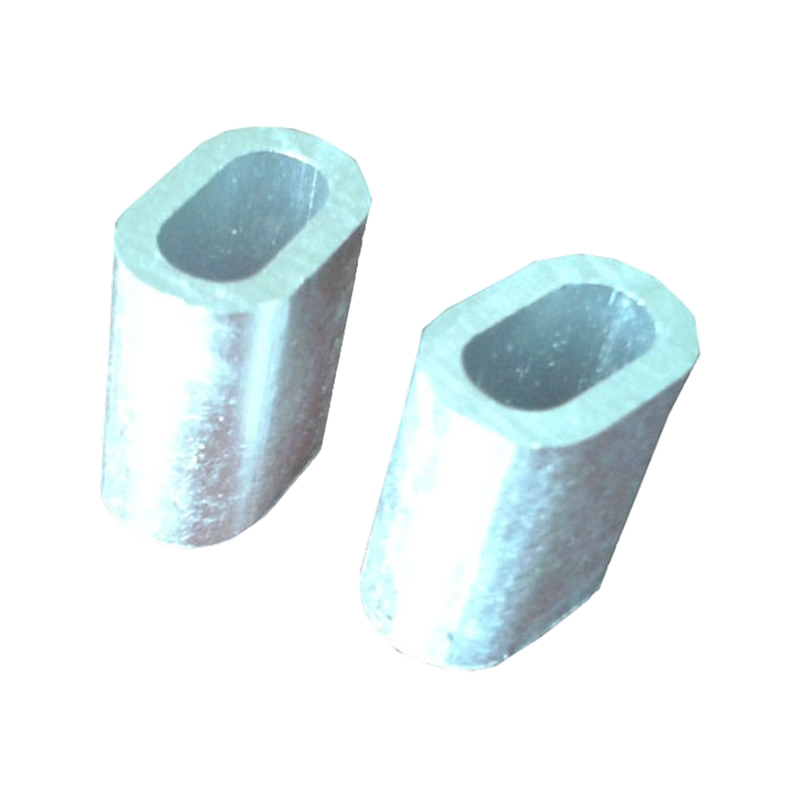

알루미늄 페럴/알루미늄 슬리브 DIN3093

+ 문의하기
이전：플랑드르 아이 스틸 페룰다음：알루미늄 모래시계 슬리브
  • 매개변수
  • 기타 설명
  • 연락처
기술 데이터
모드 와이어 로프 직경 (mm) 알루미늄 슬리브 치수(mm) 길이(mm) 무게(g)
A B C D
XTO-1 1 3 4.3 1.3 2.6 5 0.11
XTO-1.5 1.5 3.5 5.3 1.8 3.6 6 0.21
XTO-2 2 4.5 6.9 2.4 4.8 7 0.24
XTO-2.5 2.5 5.1 8.1 3 6 9 0.5
XTO-3 3 6.1 9.6 3.5 7 11 0.84
XTO-3.5 3.5 7 11 4 8 13 1.32
XTO-4 4 7.9 12.4 4.5 9 14 1.81
XTO-4.5 4.5 8.9 14 5.1 10.2 16 2.61
XTO-5 5 9.8 15.4 5.6 11.2 18 3.57
XTO-6 6 11.6 18.2 6.6 13.2 21 5.86
XTO-6.5 6.5 12.6 19.8 7.2 14.4 23 7.85
XTO-7 7 13.6 21.4 7.8 15.6 25 9.53
XTO-8 8 15.4 24.2 8.8 17.6 28 13.7
XTO-9 9 17.3 27.2 9.9 19.8 32 19.8
XTO-10 10 19.1 30 10.9 21.8 35 26.4
XTO-11 11 21.1 33.2 12.1 24.2 39 35.8
XTO-12 12 23 36.2 13.2 26.4 42 45.8
XTO-13 13 25 39.2 14.2 28.4 46 59.7
XTO-14 14 26.9 42.2 15.3 30.6 49 73.5
XTO-16 16 30.9 48.4 17.5 35 56 111
XTO-18 18 34.8 54.4 19.6 39.2 63 159
XTO-20 20 38.5 60.2 21.7 43.4 70 217
XTO-22 22 42.7 67 24.3 48.6 77 292
XTO-24 24 46.4 72.8 26.4 52.8 84 376
XTO-26 26 50.3 78.8 28.5 57 91 481
XTO-28 28 54.5 85.4 31 62 98 603
XTO-30 30 58.1 91.2 33 66.2 105 735
XTO-32 32 62 97.2 35.2 70.4 112 897
XTO-34 34 66.2 104 37.8 75.6 119 1082
XTO-36 36 69.8 109.6 39.8 79.6 126 1275
XTO-38 38 73.5 115.4 41.9 83.8 133 1503
XTO-40 40 77.2 121.2 44 88 140 1734
XTO-42 42 81.2 127.4 46.2 92.4 147 2024
XTO-44 44 85 133.4 48.4 96.8 154 2314
XTO-46 46 89 139.6 50.6 101.2 161 2662
XTO-48 48 92.8 145.6 52.8 105.6 168 3010
XTO-50 50 96.6 151.6 55 110 175 3412
XTO-52 52 100.4 157.6 57.2 114.4 182 3813
XTO-54 54 104.4 163.8 59.4 118.8 189 4293
XTO-56 56 108.2 169.8 61.6 123.2 196 4772
XTO-58 114.4 179.6 65.2 130.4 203 5430
XTO-60 210 5617

우리 제품
관련 제품
회사
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
로서 알루미늄 슬리브 제조업체 및 알루미늄 슬리브 회사, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.는 1992년에 설립되어 중국 장쑤성 타이저우시에 위치하고 있습니다. 이 회사는 유압 와이어 로프 프레스 기계, 와이어 로프 어닐링 및 테이퍼링 기계, 알루미늄 슬리브, 리프팅 클램프 제조를 전문으로 합니다. 싱타이 유압은 첨단 생산 설비, 강력한 기술 역량, 권위 있는 테스트 장비, 포괄적인 품질 관리 시스템을 갖추고 있습니다.

싱타이 유압 기계의 스웨이징 부품은 고강도 합금강으로 단조됩니다. 기계 본체는 단일 재료 블록으로 제조되어 구조적 무결성과 긴 수명을 보장합니다. 당사의 유압 시스템은 이중 압력 펌프 오일 공급 시스템을 사용하여 빠른 상하 이동을 가능하게 하면서도 원활한 압착 공정을 보장합니다. 이 설계는 압착 품질과 생산 효율성을 크게 향상시킵니다.

싱타이 유압 기계는 영국, 호주, 네덜란드, 라트비아, 말레이시아, 태국, 인도, 러시아, 보츠와나, 폴란드 등 여러 국가에 수출되었습니다.

"높은 품질, 경쟁력 있는 가격, 지속적인 약속"이라는 철학에 따라 고객의 요구를 충족시키고 최상의 서비스를 제공하기 위해 노력합니다. 우리는 기존 고객과 신규 고객 모두에게 동일한 수준의 우수성으로 서비스를 제공하며 함께 성공적인 미래를 구축하기 위해 헌신합니다.
명예 증서
  • 인증
  • 인증
  • 인증
뉴스
  • 아이 슬링 설명: 와이어 로프 유형, 페룰, 프레스 톤수 및 안전한 선택

    아이 슬링은 완벽해 보이지만 여전히 골칫거리가 될 수 있습니다. 경도 인증 알루미늄 페룰을 사용하여 전체 톤수에서 일치하는 다이로 압착된 16mm 페룰 고정 와이어 로프 아이 슬링은 비록 두 제품이 동일한 랙에 나란히 앉아 있더라도 페럴이 요구하는 톤수에 도달하지 못한 상점 프레스에서 압착된 제품과 단순히 동일한 제품이 아닙니다. 그 차이는 증명 테스트나 업무에서 나타나고 그때쯤이면 논쟁의 비용이 커집니다. 짧은 대답은 다음과 같습니다. 아이 슬링의 작업 하중 한계는 로프에 의해 결정되지 않습니다. 로프와 페럴...

    더 읽기
  • 길이에 따른 절단 기계: 길이 정확도가 와이어 로프 슬링 및 스크랩을 형성하는 방법

    12mm의 와이어 로프, 4.5m의 완성된 슬링, 절단 시 10mm의 오차. 이것이 월요일 아침에 많은 슬링 상점에서 만나는 순서입니다. 눈이 그림에 표시된 위치에 착지하지 않고, 페룰을 잘라야 하며, 준비하는 데 3분이 걸린 로프 조각이 쓰레기통에 들어갑니다. 컷 자체는 1초도 채 걸리지 않으며 이후의 모든 작업은 결과에 따라 달라집니다. 이 기사에서 주장하는 내용의 짧은 버전은 다음과 같습니다. 길이 절단 기계는 먼저 측정 장치이고 두 번째로 절단 장치입니다. 블레이드 모양이나 톤수만으로 기계를 비교하는 구...

    더 읽기
  • 길이에 맞게 절단 와이어 로프: 정밀 절단 및 스웨이징에 대한 완벽한 가이드

    한쪽 끝에 스웨이징 알루미늄 슬리브가 있고 각각 길이가 3.75미터인 120개의 동일한 와이어 로프 슬링을 생산하는 계약을 방금 체결한 작업장을 상상해 보십시오. 작업자는 절단 휠을 설치하고 첫 번째 로프를 손으로 측정합니다. 두 번째 조각은 몇 밀리미터 더 깁니다. 세 번째는 다시 짧아졌습니다. 실행이 완료될 때쯤에는 10개의 슬링이 허용 가능한 길이 허용 오차를 벗어납니다. 일부는 폐기해야 하며 지연으로 인해 배송이 지연됩니다. 이것이 바로 잘 설계된 길이 절단 공정이 해결하는 문제입니다. 와이어 로프 가공...

    더 읽기
산업 지식

1. 와이어 로프 용도의 알루미늄 슬리브 란 무엇입니까?

안 알루미늄 슬리브 (알루미늄 페룰이라고도 함)은 고급 6061-T6 알루미늄 합금으로 제작된 원통형 금속 피팅으로 와이어 로프 끝, 루프 또는 스플라이스를 압착하고 고정하도록 설계되었습니다. 와이어 로프 시스템에서는 하중이 가해질 때 로프 미끄러짐이나 파손을 방지하는 영구적인 고강도 연결을 생성합니다. 산업용 등급 알루미늄 슬리브의 인장 강도는 다음과 같습니다. 207MPa 그리고 최대로 유지할 수 있습니다. 와이어로프 원래 절단강도의 90% 제대로 압착되었을 때.

(1) 핵심 디자인 및 소재 특성

와이어 로프용 알루미늄 슬리브는 다음과 같은 벽 두께로 정밀 가공됩니다. 1.2mm ~ 8mm (일치하는 로프 직경 1mm-50mm). 6061-T6 알루미늄 합금은 내식성(1000시간 후 염수 분무 테스트 합격률 ≥95%)과 연성을 제공하여 압착 중 균일한 변형이 가능하여 로프 가닥을 손상시키지 않고 잡을 수 있습니다.

와이어 로프 직경에 따른 알루미늄 슬리브 벽 두께 0mm 2mm 4mm 6mm 8mm 1-5mm 로프(벽 1.2mm) 6-15mm 로프(3mm 벽) 16-30mm 로프(5mm 벽) 31-50mm 로프(8mm 벽)

2. 와이어 로프 시스템에서 알루미늄 슬리브의 주요 응용 분야

알루미늄 슬리브는 와이어 로프 무결성에 의존하는 산업에서 필수 불가결하며, 하중 요구 사항 및 환경 조건에 맞게 응용 분야를 맞춤화했습니다.

  • 건설 및 리프팅: 크레인의 와이어 로프 고정(적재 용량 최대 50톤 ) 및 호이스트(압착된 알루미늄 슬리브가 OSHA 안전 표준을 충족함).
  • 해양 및 해양: 계류 로프용 부식 방지 슬리브(해수 노출), 사용 수명: 8~10년 해양 환경에서.
  • 항공우주 및 항공: 정밀 압착 허용 오차가 ±0.1mm인 항공기 제어 케이블(무게 0.5kg/m 이하)용 경량 슬리브입니다.
  • 산업 제조: 슬리브가 최대 10,000주기 피로 파괴 없이.
산업별 알루미늄 슬리브 용도 0% 20% 40% 60% 80% 건설 해양 항공우주 제조 60% 40% 30% 50%

3. 성능 비교: 알루미늄 슬리브와 대체 페럴

피팅 유형 유지력 부식 저항 무게(100mm당)
알루미늄 슬리브 (6061-T6) 로프 강도의 90% 우수 120g
구리 페럴 로프 강도의 95% 좋음 380g
스테인레스 스틸 페럴 로프 강도 98% 슈페리어 450g
와이어로프 페룰의 성능 및 비용 비교 압착 압력과 알루미늄 슬리브의 강도 유지율 비교 60% 70% 80% 90% 5톤 10톤 15톤 20톤 25톤 65% 75% 85% 90% 90%

4. 자주 묻는 질문

Q1: 알루미늄 슬리브에는 어느 정도의 압착 압력이 필요합니까?

A: 1-15mm 와이어 로프의 경우 최소 압착 압력은 15톤 85% 강도 유지를 달성해야 하며; 16-50mm 로프 필요 20톤 (25톤을 초과하면 추가 이득이 없습니다).

Q2: 알루미늄 슬리브를 재사용할 수 있습니까?

A: 아니요. 일단 압착되면 알루미늄 슬리브는 영구적인 변형을 겪습니다. 재사용하면 다음과 같이 강도 유지력이 감소합니다. 40% ASME B30.9 표준에 따라 안전 위험을 초래합니다.

Q3: 압착된 알루미늄 슬리브를 검사하는 방법은 무엇입니까?

A: 균일한 변형(균열 없음)을 확인하고 압착된 직경을 측정합니다. 원래 슬리브 직경의 60-70% . 중요한 응용 분야(예: 항공우주)에는 초음파 테스트가 권장됩니다.

Q4: 알루미늄 슬리브의 유효 기간은 얼마나 됩니까?

A: 건조한 조건(습도 60% 이하)에 보관할 경우 압착되지 않은 알루미늄 슬리브의 유효 기간은 5년 ; 이 기간을 초과하는 표면 산화는 압착 무결성을 10-15% 감소시킵니다.
