A 강철 터미널 앵커, 턴버클, 샤클 또는 구조적 요소에 연결할 수 있도록 와이어 로프 끝에 영구적으로 부착된 하드웨어 피팅입니다. 와이어 로프 엔지니어링에서 터미널은 로프와 하중 지지 구조 사이의 중요한 인터페이스이며 잘못 선택하거나 설치할 경우 시스템에서 가장 약한 지점이 되는 경우가 많습니다. 업계 데이터에 따르면 와이어로프 조립 불량의 30% 이상 로프 본체 자체를 따라가 아니라 터미널에서 시작됩니다. 따라서 모든 리깅, 건축 또는 해양 와이어 로프 적용에는 터미널 유형, 효율 등급 및 올바른 설치를 이해하는 것이 필수적입니다.
1. 와이어 로프 용도에 사용되는 강철 터미널의 유형
강철 터미널은 다양한 부하 요구 사항, 설치 방법 및 최종 사용 환경에 적합한 여러 가지 범주로 분류됩니다. 올바른 유형을 선택하면 연결의 기계적 효율성이 직접적으로 결정됩니다.
(1) 스웨이지(스웨이지리스) 터미널

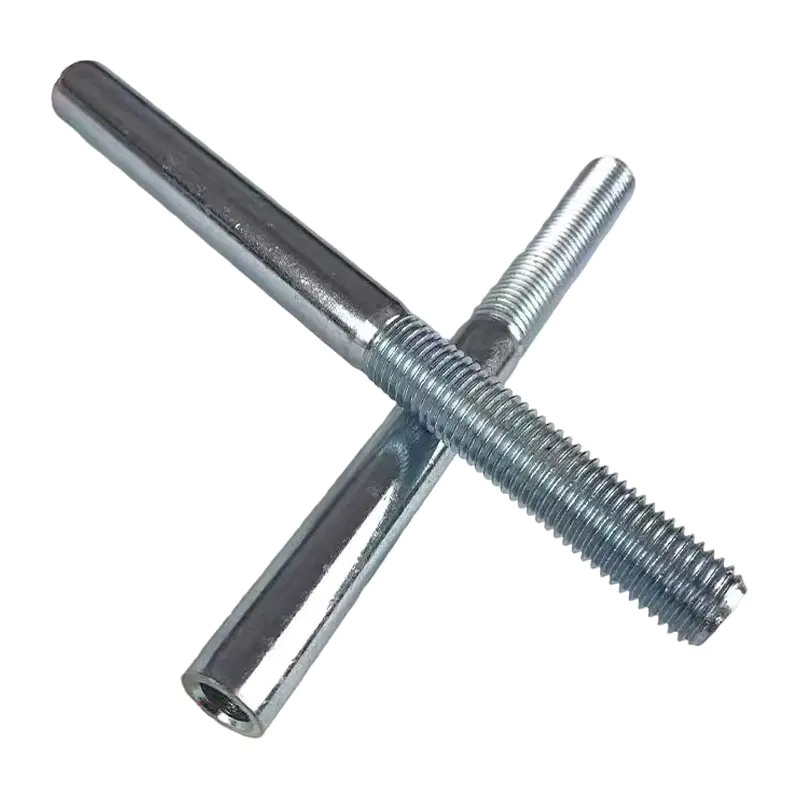

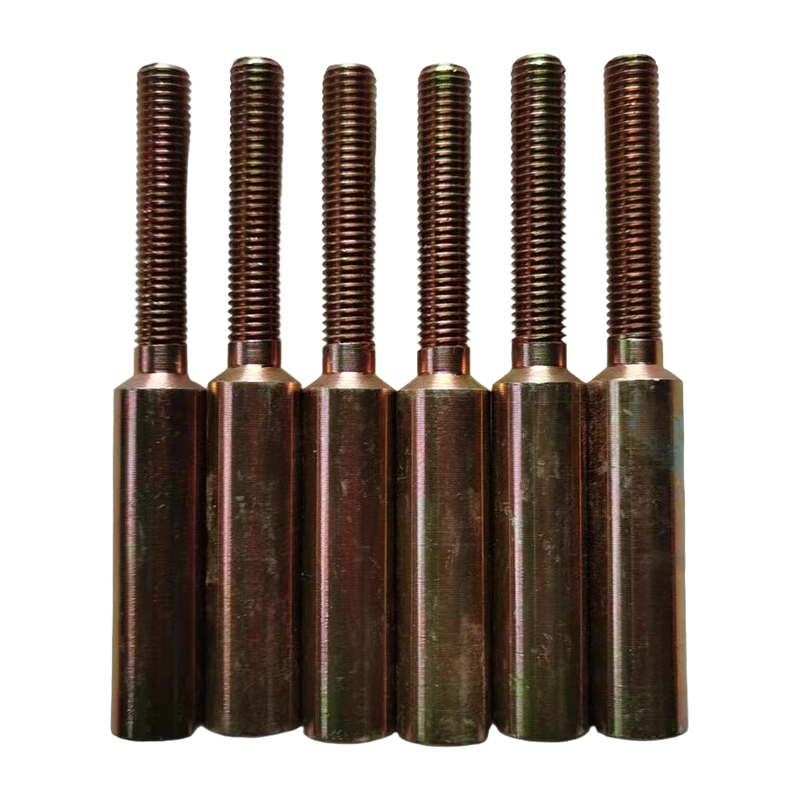

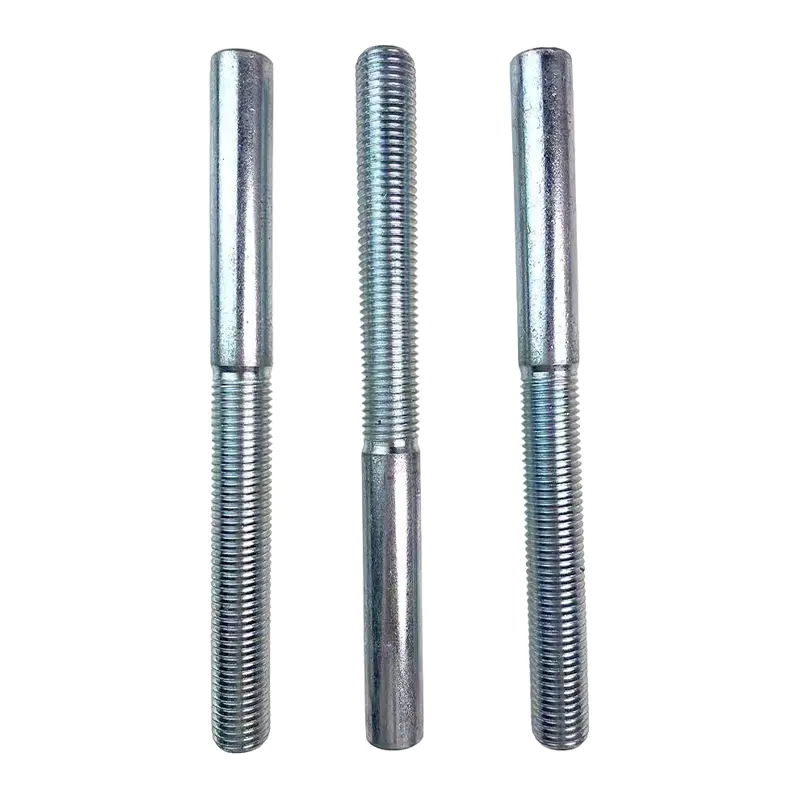

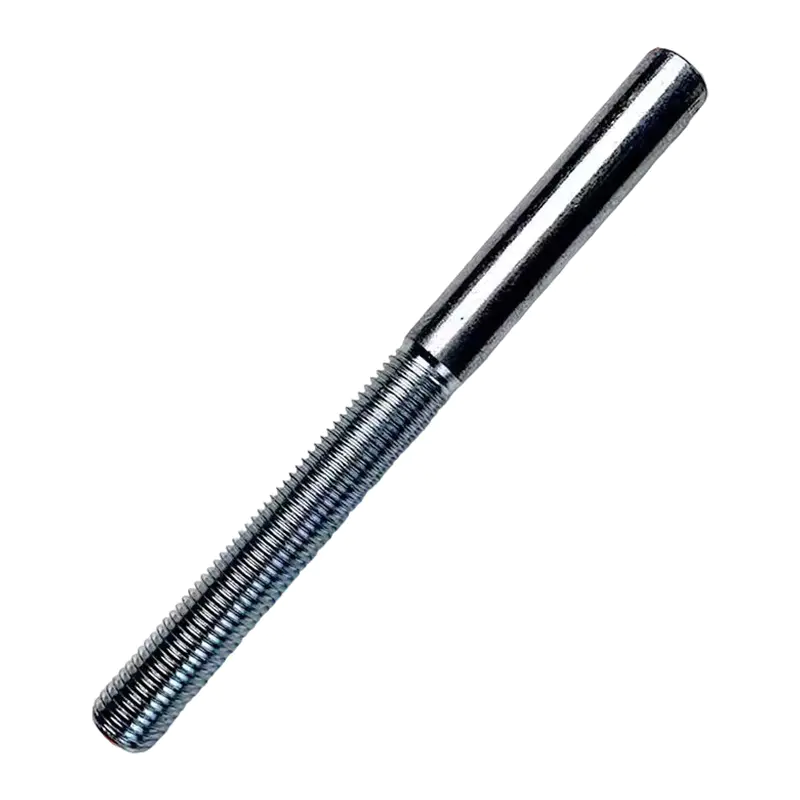

스웨이지 터미널은 유압 프레스를 사용하여 로프 끝 부분에 냉간 성형되어 영구적이고 효율성이 높은 연결을 만듭니다. 올바르게 적용하면 다음을 달성합니다. 와이어로프 최소파단하중(MBL)의 95~100% , 구조, 건축 및 리프팅 응용 분야에서 선호되는 선택입니다. 일반적인 본체 형태에는 포크, 아이, 스터드 및 나사산 로드 엔드가 포함됩니다.
(2) 스펠터(수지 또는 아연 주입) 소켓
스펠터 소켓은 열린 와이어 끝이 원뿔형 소켓 본체 내부의 용융 아연 또는 에폭시 수지에 설정된 포팅된 터미널입니다. 이 방법은 가능한 최고의 효율성을 제공합니다. 최대 100% MBL — 현장에서 분리 및 재종단이 필요한 크레인 호이스트 로프, 광산 호이스트 및 교량 케이블 응용 분야의 표준입니다.
(3) 와이어로프 클립(U-볼트형)
U-볼트 클립은 현장에서 접근하기 가장 쉬운 터미널 방법이지만 오용되기 가장 쉽습니다. ASME B30.26에 따라 올바르게 적용하면 대략적인 결과를 얻을 수 있습니다. MBL의 80% . 일반적인 오류("막다른 골목에 있는 안장" 실수)는 효율성을 다음과 같이 낮출 수 있습니다. 60% . 필요한 클립 수는 로프 직경에 따라 증가합니다. 20mm 로프에는 최소 클립 4개 정확한 간격으로 배치됩니다.
(4) 웨지 소켓
웨지 소켓을 사용하면 특별한 도구 없이 현장에서 빠르게 설치하고 교체할 수 있습니다. 이는 건설 크레인 및 드래그라인 로프에 널리 사용됩니다. 그들의 일반적인 효율성은 MBL의 75~90% 설계에 따라 다르며, 하중 역전 시 우발적인 이탈을 방지하기 위해 막다른 곳을 확보해야 합니다.
와이어 로프 종단 효율(최소 절단 하중의 %)
스펠터 소켓(아연/수지 주입)
100%
스웨이지 터미널(유압 프레스)
95~100%
웨지 소켓
75~90%
U-볼트 와이어 로프 클립(올바른 설치)
80%
그림 1 — 와이어 로프 MBL의 백분율로 나타낸 터미널 효율. 효율성이 높다는 것은 터미널이 어셈블리의 정격 용량을 제한하는 요인이 될 가능성이 낮다는 것을 의미합니다.
2. 철강단자재 및 내식성
단자 본체 재질은 작동 환경과 일치해야 합니다. 전문 와이어 로프 어셈블리의 가장 일반적인 세 가지 옵션은 다음과 같습니다.
탄소강(아연 도금 또는 용융 아연 도금) - 건설, 광업 및 일반 리프팅에 대한 표준입니다. 비용 효율적이며 다양한 크기로 제공됩니다. 아연 도금 코팅은 적당한 환경에서 적절한 보호 기능을 제공합니다.
스테인레스 스틸(316등급) — 해양, 식품 가공, 건축 및 해안 환경에서는 필수입니다. 배달하다 우수한 내공식성 그리고 서비스 수명은 최대 3배 더 길어짐 염수분무 조건에서는 아연도금 탄소강보다 우수합니다.
고장력 합금강 — 소형화 및 최대 중량 대비 강도 비율이 우선시되는 무거운 물건을 들어올리는 작업 및 광산 작업에 사용됩니다. 일반적으로 80등급 및 100등급으로 지정됩니다.
강철 단자 재료 비교 - 성능 점수(1–10)
그림 2 - 5가지 성능 차원에 걸쳐 강철 단자 재료의 레이더 비교.
3. 용도별 단자 선정 - 참고표
산업마다 강철 단자에 대한 요구 사항이 다릅니다. 아래 표에는 지정자 및 리깅 엔지니어를 지원하기 위한 애플리케이션별 일반적인 터미널 선택이 요약되어 있습니다.
표 1: 와이어 로프 용도별 권장 강철 단자 유형
신청
추천 터미널
효율성
소재
건축용 케이블 난간
스웨이지 스레드 스터드
95~100%
316 스테인레스
해양 장비(서 있는)
스웨이지 토글/포크
95~100%
316 스테인레스
오버헤드 크레인 호이스트
스펠터 소켓(아연)
100%
합금/탄소강
건설 현장 리프팅
웨지 소켓
75~90%
아연도금 탄소강
광산 호이스트 로프
스펠터 소켓(수지)
100%
합금강
임시 가이 와이어
U-볼트 와이어 로프 클립
80%
아연도금 탄소강
4. 부하 용량 추세 - 단자 선택이 조립 강도에 미치는 영향
아래 차트는 전체 와이어 로프 어셈블리의 유효 파단 하중이 터미널 유형에 따라 어떻게 변하는지 보여줍니다. 직경 16mm, 6×19 IWRC 로프 MBL은 대략 15.0톤 . 터미널은 효율성이 100% 미만으로 떨어질 때마다 제한 구성 요소가 됩니다.
단자 유형별 효과적인 조립 파단 하중 — 16mm 와이어 로프, MBL 15.0t
그림 3 - 16mm 와이어 로프(공칭 MBL 15.0t)용 터미널 유형별 효과적인 MBL 조립. 클립을 잘못 설치하면 스펠터 소켓에 비해 용량이 40% 감소합니다.
5. 자주 묻는 질문
Q1: 스웨이지 터미널과 스펠터 소켓의 차이점은 무엇이며, 어느 쪽이 더 강합니까?
둘 다 올바르게 적용하면 거의 동일한 효율성 수준을 달성합니다. 100% MBL , 스웨이지 터미널이 도달하는 동안 95~100% MBL . 주요 차이점은 설치 및 재사용입니다. 스웨이지 터미널은 영구적이고 컴팩트하며 공장에서 만든 조립에 이상적인 반면, 스펠터 소켓은 현장에서 붓고 다시 붓을 수 있으므로 주기적인 재종단이 필요한 광산 호이스트 로프 및 크레인 응용 분야에 선호됩니다. 대부분의 리프팅 및 리깅 목적의 경우 어셈블리가 올바르게 설계되고 검증 테스트되면 두 유형 모두 허용됩니다.
Q2: 주어진 로프 직경에 몇 개의 U-볼트 와이어 로프 클립이 필요한지 어떻게 결정합니까?
필요한 U-볼트 클립 수는 로프 직경에 따라 증가하며 ASME B30.26 및 제조업체 토크 테이블에 지정되어 있습니다. 일반적인 지침: 최대 로프 10mm에는 3개의 클립이 필요합니다. , 12~16mm 필요 클립 4개 , 18~22mm 필요 클립 5개 , 25mm 이상의 로프에는 6개 이상의 클립 . 클립은 항상 라이브(하중을 지탱하는) 끝에 새들을 설치하고 막다른 끝에 U-볼트를 설치해야 합니다. 이를 반대로 하면 효율성이 최대로 감소합니다. 25% .
Q3: 아연 도금 강철 단자 대신 스테인리스강 단자를 사용해야 하는 경우는 언제입니까?
어셈블리가 해수, 염화물이 함유된 대기 또는 다습한 해안 환경(일반적으로 해양 장비, 해양 플랫폼, 수영장 인클로저 및 해안 건축 설치)에 노출되는 경우 스테인리스 스틸(316 등급) 터미널을 항상 지정해야 합니다. 염수 분무 테스트에서 316 스테인리스 터미널은 이후 심각한 부식을 보이지 않습니다. 1,000시간 , 붉은 녹 돌파를 나타낼 수 있는 아연 도금 강철과 비교 500시간 공격적인 환경에서. 또한 스테인레스 단자는 탄소강 피팅을 스테인레스 와이어 로프와 함께 사용할 때 발생하는 갈바닉 부식 위험을 제거합니다. 이 조합은 접점 인터페이스에서 덜 귀한 금속의 부식을 가속화합니다.
