XT-1600 와이어 로프 릴링 기계 도매
홈 / 제품 / 와이어 로프 롤링 기계 / XT-1600 와이어 로프 릴링 기계

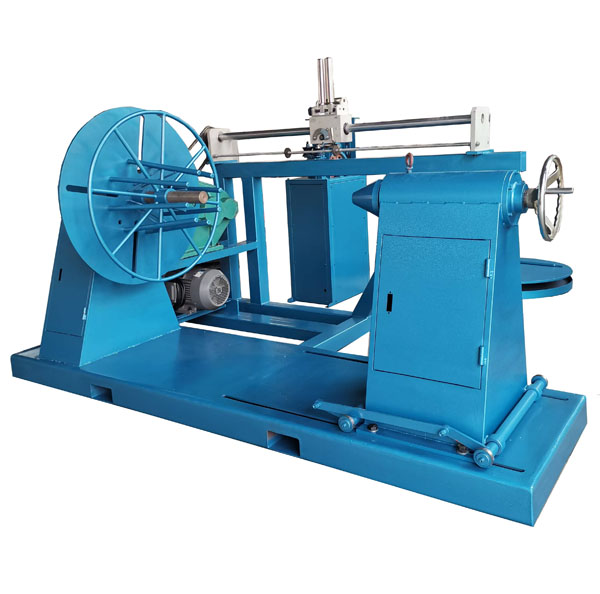

XT-1600 와이어 로프 릴링 기계

와이어 로프 권선기 로프를 감거나 풀 때 사용하는 장치입니다. 강철 와이어 로프를 감거나 풀어주는 기계적 작동이 가능해 작업 효율성이 향상되고 힘든 수작업의 강도가 줄어듭니다. 이 장치는 와이어 로프가 변형되지 않고 꼬이지 않게 유지하여 자연 상태를 유지함으로써 와이어가 끊어지거나 비틀리거나 엉키는 등의 문제를 방지합니다. 높은 출력 토크, 안정적인 작동, 무단계 속도 조절, 강력한 하중 지지력 및 광범위한 폭 적응성이 특징입니다.

되감기 기계 : 강철 와이어 로프를 릴로 분리, 정밀 절단, 와이어 및 케이블 되감기/풀기 등을 위해 설계된 이 장비는 업계의 오랜 과제를 해결합니다. 주파수 변환기와 결합된 기어드 모터를 사용하여 제어 가능한 속도와 높은 토크를 완벽하게 구현합니다. 고속 펄스 엔코더가 장착되어 매우 정확한 길이 측정을 보장하고 맞춤형 길이 설정이 가능하며 높은 되감기 효율성으로 모든 두께의 와이어 로프 및 케이블을 처리합니다. 횡단 메커니즘은 간단한 조작과 다기능으로 깔끔하고 정돈된 와인딩을 보장합니다. 모든 부품은 열처리를 거쳐 내구성과 내마모성을 강화합니다.

우리 회사는 강철 와이어 로프, 와이어 및 케이블용 되감기 장비의 연구, 개발 및 맞춤화를 전문으로 합니다. 이 기계는 업계의 되감기 및 릴 분리 문제를 쉽게 해결합니다. 눈에 띄는 특징으로는 고효율 되감기 성능, 무단계 속도 조절을 위한 장력 제어 주파수 변환기, 무거운 와이어 로프 및 케이블을 쉽게 처리할 수 있도록 높은 토크를 제공하는 기어 감속기가 있습니다. 고속 펄스 디지털 길이 측정 장치로 정확한 계수가 가능하며, 자동 정지 기능으로 사전 설정된 길이가 가능하며, 자동 절단이 가능합니다. 통합된 횡단 메커니즘은 깔끔하고 엉키지 않는 감기를 보장하며 느슨한 로프를 처리하기 위해 신속하게 분해할 수 있습니다. 이동식 포장기와 함께 사용하면 빠르고 효율적으로 포장할 수 있어 시간, 노력, 비용, 노동력이 절약됩니다.

+ 문의하기
PREV：No previous product다음：No next product
  • 매개변수
  • 기타 설명
  • 연락처
Technical Data

모드 번호

XT-1600

와이어 로프 범위 측정

최대 38mm

턴 테이블의 적재 용량

6톤

나무 드럼 용량

1.5톤

나무 드럼이 없는 용량

300kg

전력(KW)

7.5

치수(mm)

3000x1500x2000

순중량(kg)

1500

우리의 제품
관련상품
회사
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
As XT-1600 와이어 로프 릴링 기계 Manufacturers and XT-1600 와이어 로프 릴링 기계 Company, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. was founded in 1992 and is located in Taizhou City, Jiangsu Province, China. The company specializes in manufacturing hydraulic wire rope pressing machines, wire rope annealing and tapering machines, aluminum sleeves, and lifting clamps. Xingtai Hydraulic is equipped with advanced production facilities, strong technical capabilities, authoritative testing equipment, and a comprehensive quality management system.

Xingtai 유압 기계의 스웨이징 부품은 고강도 합금강으로 단조됩니다. 기계 본체는 단일 재료 블록으로 제조되어 구조적 무결성과 긴 서비스 수명을 보장합니다. 당사의 유압 시스템은 이중 압력 펌프 오일 공급 시스템을 활용하여 빠른 상향 및 하향 이동을 가능하게 하는 동시에 원활한 프레싱 프로세스를 보장합니다. 이 디자인은 프레싱 품질과 생산 효율성을 크게 향상시킵니다.

Xingtai 유압 기계는 영국, 호주, 네덜란드, 라트비아, 말레이시아, 태국, 인도, 러시아, 보츠와나, 폴란드 등을 포함한 수많은 국가로 수출되었습니다.

우리는 "고품질, 경쟁력 있는 가격, 지속적인 노력"이라는 철학을 바탕으로 고객의 요구를 충족하고 최고의 서비스를 제공하기 위해 노력하고 있습니다. 우리는 성공적인 미래를 구축하기 위해 함께 협력하면서 기존 고객과 신규 고객 모두에게 동일한 수준의 우수성을 제공하기 위해 최선을 다하고 있습니다.
명예 증서
  • 인증
  • 인증
  • 인증
뉴스
  • 스틸 와이어 로프 프레스 기계 | 중국 유압 제조업체

    정말 스틸 와이어 로프 프레스 기계 그것이 무엇인지, 어떻게 작동하는지 강철 와이어 로프 프레스 기계는 알루미늄 또는 강철 슬리브를 와이어 로프로 압축하여 리프팅, 리깅 및 구조적 로프 어셈블리에 사용되는 영구 스웨이지 종단을 형성하는 유압 기계입니다. 이러한 유형의 와이어 로프 프레스 기계는 수동 스웨이징 방법을 제어된 유압 프레스 사이클로 대체하여 슬리브를 따라 보다 일관된 압축 프로파일을 생성합니다. 와이어 로프 프레스 기계는 일반적으로 유압 동력 장치, 슬리...

    READ MORE
  • 유압 와이어 로프 프레스 기계 란 무엇입니까?

    GT-100 유압식 와이어로프 프레스기(C프레임)란? 는 GT-100 유압 와이어 로프 프레스 기계 (C 프레임) 직경 범위의 강철 와이어 로프를 스웨이징하기 위해 제작된 소형 유압 와이어 로프 프레스 기계입니다. 1mm ~ 10mm . 이 제품은 작은 직경의 와이어 로프 엔드 피팅을 빠르고 정확하게 누르기 위한 작은 크기의 프레임 스타일인 C 프레임 프레스 기계 제품군에 속하며 일반적으로 C 클립 행거 및 샷 파이어 솔루션을 포함하여 가벼운 제품을 리프팅...

    READ MORE
  • GT-60 유압 와이어 로프 스웨이지 프레스 기계란 무엇입니까?

    GT-60 유압 와이어 로프 스웨이지 프레스기(C 프레임)란 무엇입니까? 는 GT-60 유압 와이어 로프 스웨이지 프레스 기계(C 프레임) 직경 범위의 강철 와이어 로프를 스웨이징하기 위해 제작된 소형 유압 프레스입니다. 1mm ~ 10mm . C-프레임 시리즈 중 가장 작은 모델로, 작은 직경의 와이어 로프 엔드 피팅을 빠르고 정밀하게 압착하도록 설계되었으며, C-클립 행거, 쇼트 파이어 솔루션 등 가벼운 제품을 들어 올리는 슬링을 생산하는 공장에서 일반...

    READ MORE
업계 지식

1. XT-1600 와이어 로프 릴링 기계는 무엇에 사용됩니까? – 핵심 애플리케이션 및 산업 역할

는 XT-1600 와이어 로프 감는 기계 직경이 100mm 이상인 강철 와이어 로프를 효율적으로 감고, 측정하고, 절단하기 위해 설계된 고강도, 고용량 자동 권선 시스템입니다. 8mm ~ 36mm . 주로 다음과 같은 분야에서 사용됩니다. 해상 계류 라인 , 광산 호이스트 로프 , 크레인 와이어 로프 제조 , 대규모 리깅 제작. 표준 테이크업 릴과 달리 XT-1600은 장력 제어(±2% 정확도) , 디지털 길이 측정(오류 ≤0.3%) , 그리고 고속 릴링 중에 로프가 눌려지거나 교차되는 손상을 방지하기 위한 프로그래밍 가능한 레이어링 시스템 35m/분 .

일반적인 사용자는 다음과 같습니다. 와이어 로프 제조 업체 , 해외 공급 기지 , 그리고 무거운 리프트 서비스 제공업체 . 기계는 수동 릴링 시간을 단축합니다. 70~85% 기존 드럼 와인딩에 비해 스풀 밀도를 향상시키는 동시에 최대 23% – 운송 및 보관 비용을 직접적으로 절감합니다.

2. XT-1600의 주요 기술 사양 및 성능 지표

는 XT-1600 stands out due to its 최대 스풀 플랜지 직경 1600mm (따라서 이름), 페이로드 용량 5,500kg , 그리고 intelligent variable-frequency drive (VFD) that maintains constant tension even during sudden acceleration or deceleration. Below is a horizontal bar chart comparing reeling speeds across three common industrial machines.

최대 권취속도 비교(m/min)

XT-1600(최적화)
35m/분
표준 유압 릴러(업계 평균)
22m/분
기본 수동 릴(기존)
11m/분

그림 1 – 최대 라인 속도 비교: XT-1600은 35m/분 , 기존 유압릴보다 59% 빠릅니다.

추가 기술 하이라이트는 다음과 같습니다. 장력 범위 500–4,500 N , 분해능 0.1m의 디지털 카운터 및 통합 비상 제동 거리 ≤150mm 최고 속도로. 이 기계는 ISO 19472 및 EN 13157 표준을 준수하여 리프팅 구성품의 안전한 취급을 보장합니다.

3. 효율성 개선 및 비용 절감 – 실제 데이터

현장 연구 12개 해외 공급 기지 XT-1600으로 전환하면 미터톤당 로프 감는 시간이 평균 62% . 아래 그래프는 직경 22mm 로프 10,000m를 처리할 때 절약된 누적 시간을 보여줍니다.

누적 시간 절약 대 기존 릴링(1000m당 분)

절약된 시간(분) 가공된 로프 길이(미터) 0 20 40 60 80 100 120 0 2000 4000 6000 8000 10000 118분 절약

그림 2 - 기존 릴링 대비 XT-1600 사용 시 누적 시간 절약; 10,000미터 후, 118분 교대마다 저장됩니다.

또한 XT-1600은 로프 손상 사고를 줄입니다. 정밀한 레이어 와인딩으로 교차가 제거되고 표면 마모가 감소합니다. 최대 47% 수동 릴링과 비교 – 예상 로프 사용 수명을 직접적으로 연장 18~22% 크레인 및 호이스트 애플리케이션에 사용됩니다.

4. XT-1600의 적용 적합성 및 산업 부문

는 following table summarizes typical applications, rope diameter range, and key benefits for each segment where the XT-1600 excels.

표 1 – 산업별 XT-1600 릴링 기계 애플리케이션 매트릭스 및 성능 지표.
산업 로프 직경(mm) 처리량 향상 주요 이점
해양 계류 22~36mm 68% 속도 일정한 장력, 백래시 제로
광산 게양 16~28mm 55% 효율성 정밀한 레이어 와인딩으로 로프 마모 감소
크레인 및 항만물류 12~30mm 73% 더 빠른 스풀링 디지털 길이 측정, 길이에 따른 절단 정확도
리깅 및 슬링 제작 8~20mm 82% 생산성 미리 설정된 길이에서 자동 정지, 스크랩 감소

2024년 현장 시험에서 수집된 데이터: XT-1600은 스풀당 인건비를 지속적으로 절감합니다. 톤당 $38~$55 지역과 로프 크기에 따라 다릅니다.

5. XT-1600 릴링 머신에 관해 자주 묻는 질문

Q1: XT-1600은 구성 요소를 변경하지 않고도 어떤 로프 직경을 처리할 수 있습니까?
A1: 표준 XT-1600은 와이어 로프를 수용합니다. 8mm ~ 36mm 플랜지 또는 가이드 조정 없이. 8mm 미만 로프의 경우 옵션 가이드 인서트를 사용할 수 있습니다. 직경이 36mm 이상(최대 42mm)인 경우 수정된 드럼 키트를 권장합니다.

Q2: XT-1600은 절단 길이 주문에 대해 로프 길이를 정확하게 측정합니까?
A2: 그렇습니다. 그것은 특징 오류가 0.3% 이하인 고해상도 인코더 (일반적으로 장력이 제어되는 경우 ±0.2%). 많은 제작자들이 정밀 슬링 절단에 이 제품을 사용하여 스크랩을 줄입니다. 최대 12% 수동 측정과 비교.

Q3: XT-1600에는 어떤 전원 공급 장치가 필요합니까?
A3: 기계는 다음에서 실행됩니다. 400V / 3상 / 50~60Hz 최대 전력 소비량은 7.5kW . VFD는 소프트 스타트와 회생 제동을 보장하여 에너지 스파이크를 줄입니다.

Q4: 기존 창고 관리 시스템과 통합할 수 있나요?
A4: 예, XT-1600은 다음을 제공합니다. Modbus TCP/IP 및 RS-485 인터페이스를 통해 실시간 길이 및 장력 데이터를 ERP 또는 MES 플랫폼에 기록할 수 있어 완전한 Industry 4.0 준비가 가능합니다.

Q5: 어떤 유지관리가 필요합니까?
A5: 권장 유지 관리: 200 작동 시간마다 윤활 , 매년 장력 센서 교정 및 500시간마다 구동 벨트 검사를 수행합니다. MTBF(평균 고장 간격)는 다음에 문서화되어 있습니다. 8,200시간 지속적인 임무를 받고 있습니다.
